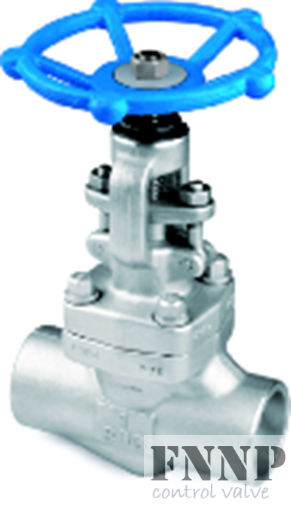

鍛鋼截止閥Forged Steel Globe Valves
-
GL 系列
尺寸：1/4 ~ 4"(8 ~ 100 mm)
壓力等級：150 ~ 4500 磅級
應用規范
設計：ASME B16.34, API 602
測試：ASME B16.34 和 API 598
標志：MSS-SP-25
承插焊端口：ASME B16.11
對焊端口：ASME B16.25
螺紋端口：ASME B1.20.1
法蘭：ASME B16.5
特性

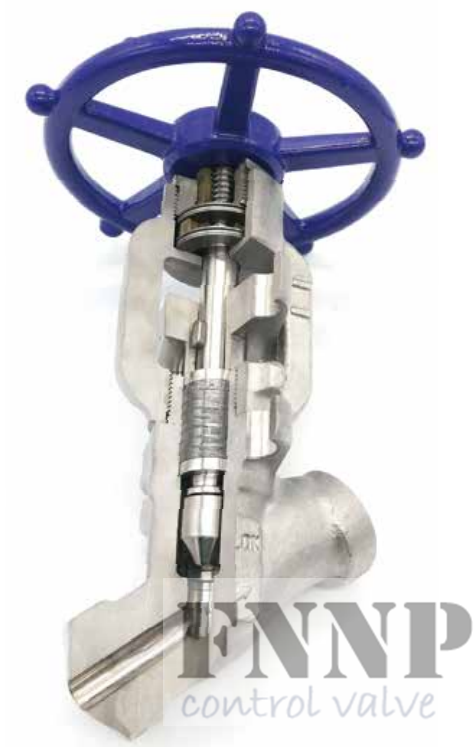

* 閥瓣全導向設計，確保閥座和閥瓣的精確對準，免受高速流體所產生的側向推力的影響。
這種結構避免閥瓣擦傷閥體、劃傷或弄彎閥桿，延長閥瓣的密封閥體的使用壽命。
* 閥桿和閥瓣之間的間隙較大，使得閥瓣能夠移動自如。
* 經拋光處理的閥桿和填料腔、分別經預壓處理的組合式石墨環，使閥桿密封更加可靠。
* 實心鎢鉻鈷合金閥瓣、閥座環可選，即使在苛刻的應用領域也能夠保持較長的使用壽命。
* 手輪多種顏色可選。
-
零件名稱 | 材 料 |
閥體、閥蓋 | A105 | F304/F316/F321/F347 | F5/F11/F22 |
閥瓣 | 2Cr13或HF | 304/316/321/347或HF | 2Cr13或HF |
閥桿 | 1Cr13 | 304/316/321/347/630/660 | 1Cr13/304 |
閥座 | Cr13/HF | 304/316/321/347或HF | Cr13/HF |
填料 | 柔性石墨夾不銹鋼絲 |
